钢直尺检定(三等规范金属线纹尺)的读数技能

日期：2022-05-04 08:46:00 点击量：5118次

用三等规范线纹尺所附的7X缩小镜估读出被检尺刻度误差，详细读数以下图所示：
图象上方为0.2mm分度的三等规范金属线纹尺，下方为1mm分度的被检钢直尺（经历所得钢直尺普通线纹宽度在0.2mm摆布）

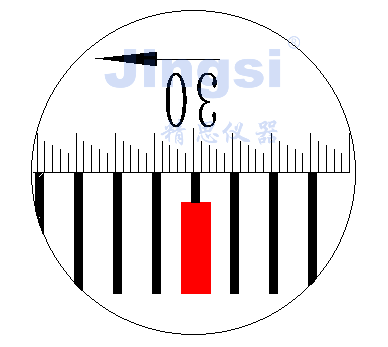

图一中被检尺方针刻线中间与三等规范线纹尺30cm处规范刻线严酷对齐，以是误差估读为0.00mm。

图1

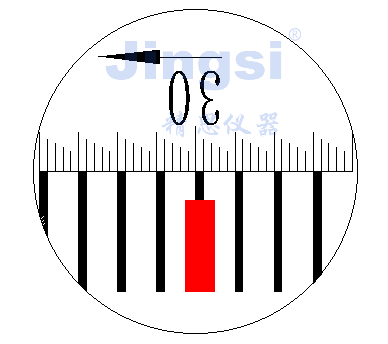

图二中(zhong)被检尺(chi)方针政策刻线(xian)前面与三等标(biao)准化(hua)线(xian)纹尺(chi)30cm处标(biao)准化(hua)刻线(xian🎀)略往右偏位(wei)，言于差值估读为-0.05mm。

图2

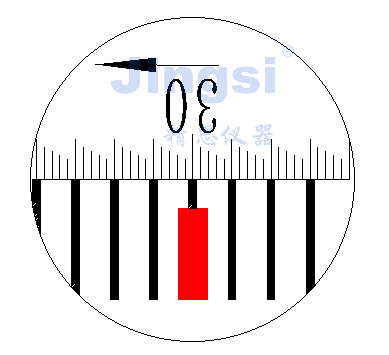

图三中被检尺方针刻线中间恰好与三等规范线纹尺30cm处右边距离对齐，以是误差估读为-0.10mm。

图3

图四中被检尺战略目标刻线之间必然三等标准规范线纹尺30cm处右侧距離之间有时右移，所以差值估读为-0.15mm

图4

图五中被检尺规则刻线之间两端对齐三等原则线纹尺30cm处右面最根线纹，亦是出现偏差的原因估读为-0.20mm

图5

被检尺方针刻线中间若绝对三等规范线纹尺30cm（方针线纹）处靠左，读数同理。
